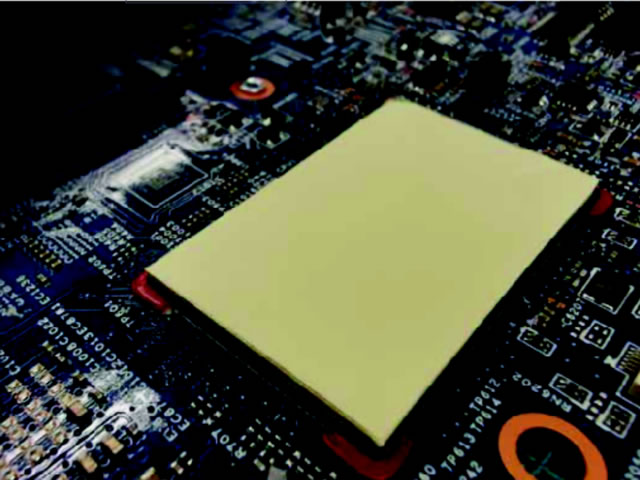

柔性导热垫片是一种用于将热量从粗糙表面导出的柔性材料。良好的服贴性可以驱除界面的空气,与粗糙表面紧密接触。
应用
适用于各种电子、汽车和电源应用。例如:
- 音响系统
- LED 照明
- IGBT 模块
- 位于 IC 和散热器件之间
- CPU 散热
- DDR SRAM
- 图形处理单元(GPU)电源
产品
牌号 | TSoft | TSoft3 | TSoft3S | TSoft3ST | TSoft3STF | TSoft3US | TSoft3HP 3010 | TSoft3HP L3010 | TSoft3HP D3010 | TSoft3HP U3020 | TSoft3HP 6010 | TSoft3HP U6510 | TSoft3HP 8010 |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
导热率(W/m.k) | 0.9 | 1.1 | 1.0 | 1.3 | 1.1 | 1.1 | 3.0 | 3.0 | 1.0 | 3.0 | 6.0 | 6.5 | 8.0 |
硬度(ShoreOO) | ShoreA 15 | 55 | 60 | 57 | 60 | 30 | 50±10 | 60 | 20 | 20 | 55±10 | 45 | 70±10 |
-
Tsoft
Tsoft 是一种用于将热量从粗糙表面导出的柔性材料。Tsoft 一个面具有自黏性,并附有低离型力透明聚酯底纸保护。良好的服贴性可以驱除界面的空气,与粗糙表面紧密接触。
物理性能 试验结果 试验方法 颜色 灰底冰蓝色 目视 厚度 20-160mil(0.5-4 mm) ASTM D374 硬度(肖氏A级) 15 ASTM D2240 体积电阻率(Ω·cm) 2.5x1013 ASTM D257 导热率(W/m·K)@20psi 0.87 ASTM D5470 绝缘击穿电压(VAC) >4kV ASTM D149(1 类) 阻燃性 <2.5 mm: V-1;≥2.5 mm: V-0 UL94 基体聚合物 硅橡胶 - 增强层 玻璃纤维 - -
Tsoft3
Tsoft3 是一种用于将热量从粗糙表面导出的柔性材料。Tsoft3两个面都具有自黏性,并附有低离型力透明聚酯底纸保护。良好的服贴性可以驱除界面的空气,与粗糙表面紧密接触。
物理性能 试验结果 试验方法 颜色 灰色 目视 厚度 10-240mil(0.25-6 mm) ASTM D374 硬度(肖氏OO级) 55 ASTM D2240 体积电阻率(Ω·cm) >1.0x1013 ASTM D257 导热率(W/m·K)@20psi 1.12 ASTM D5470 介电强度(VAC) >8kV ASTM D149(1 类) 阻燃性 V-0 UL94 基体聚合物 硅橡胶 - -
Tsoft3S
Tsoft3S 是一种用于将热量从粗糙表面导出的柔性材料。Tsoft3S 一个面具有自黏性,并附有低离型力透明聚酯底纸保护。良好的服贴性可以驱除界面的空气,与粗糙表面紧密接触。
物理性能 试验结果 试验方法 颜色 灰色带玫瑰色衬里 目视 厚度 20-240 mil(0.5-6 mm) ASTM D374 硬度(肖氏OO级) 60 ASTM D2240 体积电阻率(Ω·cm) >1.0x1014 ASTM D257 导热率(W/m·K)@20psi 1.02 ASTM D5470 绝缘击穿电压(VAC) >7kV ASTM D149(1 类) 阻燃性 V-0 UL94 基体聚合物 硅橡胶 - -
Tsoft3ST
Tsoft3ST 是一种用于将热量从粗糙表面导出的柔性材料。良好的服贴性可以驱除界面的空气,与粗糙表面紧密接触。
物理性能 试验结果 试验方法 颜色 绿色 目视 厚度 10-200 mil(0.25-5 mm) ASTM D374 硬度(肖氏OO级) 57 ASTM D2240 体积电阻率(Ω·cm) >9.1x1011 ASTM D257 导热率(W/m·K)@20psi 1.3 ASTM D5470 绝缘击穿电压(VAC) 6kV ASTM D149(1 类) 阻燃性 V-0 UL94 基体聚合物 硅橡胶 - -
Tsoft3STF
Tsoft3STF 是一种用于将热量从粗糙表面导出的柔性材料。Tsoft3TF 两个面都具有自黏性,并附有低离型力透明聚酯底纸保护。良好的服贴性可以驱除界面的空气,与粗糙表面紧密接触。
物理性能 试验结果 试验方法 颜色 绿色 目视 厚度 10-100 mil(0.25-2.5mm) ASTM D374 硬度(肖氏OO级) 60 ASTM D2240 体积电阻率(Ω·cm) >4.0x1012 ASTM D257 导热率(W/m·K)@20psi 1.13 ASTM D5470 绝缘击穿电压(VAC) >4.5kV ASTM D149(1 类) 阻燃性 V-0 UL94 基体聚合物 硅橡胶 - -
Tsoft3US
Tsoft3US 是一种用于将热量从粗糙表面导出的柔性材料。Tsoft3US 两个面都具有自黏性,并附有低离型力透明聚酯底纸保护。良好的服贴性可以驱除界面的空气,与粗糙表面紧密接触。
物理性能 试验结果 试验方法 颜色 灰色 目视 厚度 10-200 mil(0.25-5 mm) ASTM D374 硬度(肖氏OO级) 30 ASTM D2240 体积电阻率(Ω·cm) 1.0x1014 ASTM D257 导热率(W/m·K)@20psi 1.09 ASTM D5470 绝缘击穿电压(VAC) 6kV ASTM D149(1 类) 阻燃性 V-0 UL94 基体聚合物 硅橡胶 - -
Tsoft3HP 3010
Tsoft3HP 3010 是一种导热界面材料,通常安装在发热元件和散热器件之间,具有高的导热率(3 W/m K) 和优异的服贴性。Tsoft3HP 3010 两个面都具有自黏性,方便组装。可以片状或模切成指定形状供货。
物理性能 试验结果 试验方法 颜色 蓝色 目视 厚度 20–120 mil(0.5-3.0 mm) ASTM D374 硬度(肖氏 OO 级) 50±10 ASTM D2240 体积电阻率(Ω·cm) 1.0x1012 ASTM D257 导热率(W/m·K)@20psi 3.0 ASTM D5470 绝缘击穿电压(VAC) >6kV ASTM D149(1 类) 阻燃性 V-0 UL94 -
Tsoft3HP L3010
这是一种导热界面材料,通常安装在发热元件和散热器件之间,具有高的导热率(3W/mK) 和优异的服贴性。Tsoft3HP L3010 的特点是通过优化配方,具有极低的硅油迁移率。可以片状或模切成指定形状供货。
物理性能 试验结果 试验方法 颜色 白色 目视 厚度 8-600 mil(0.2-15.0mm) ASTM D374 硬度(肖氏OO级) 60 ASTM D2240 体积电阻率(Ω·cm) 2.2x1011 ASTM D257 导热率(W/m·K)@20psi 3.0 ASTM D5470 绝缘击穿电压(VAC) >6kV ASTM D149(1 类) 阻燃性 V-0 UL94 -
Tsoft3HP D3010
这是一种导热界面材料,通常安装在发热元件和散热器件之间,具有高的导热率(3 W/m K) 和优异的服贴性。Tsoft3HP D3010 的特点是通过优化配方,实现了低介电常数和低介电损耗,适用于高频应用。可以片状或模切成指定形状供货。
物理性能 试验结果 试验方法 颜色 白色 目视 厚度 20-200 mil(0.5-5.0mm) ASTM D374 硬度(肖氏OO级) 20 ASTM D2240 体积电阻率(Ω·cm) 1.0x1013 ASTM D257 导热率(W/m·K)@20psi 3.0 ASTM D5470 绝缘击穿电压(VAC) >5kV ASTM D149(1 类) 阻燃性 V-0 UL94 -
Tsoft3HP U3020
这是一种导热界面材料,通常安装在发热元件和散热器件之间,具有高的导热率(3 W/m K) 和优异的服贴性。Tsoft3HP U3020 的特点是通过优化配方,实现了极低的表面硬度和极低的硅油迁移。可以片状或模切成指定形状供货。
物理性能 试验结果 试验方法 颜色 白色 目视 厚度 40-320 mil(1.0-8.0mm) ASTM D374 硬度(肖氏OO级) 20 ASTM D2240 体积电阻率(Ω·cm) 1.0x1013 ASTM D257 导热率(W/m·K)@20psi 3.0 ASTM D5470 绝缘击穿电压(VAC) >8kV ASTM D149(1 类) 阻燃性 V-0 UL94 -
Tsoft3HP 6010
这是一种导热界面材料,通常安装在发热元件和散热器件之间,具有高的导热率(6 W/m K) 和优异的服贴性。Tsoft3HP 6010 两个面都具有自黏性,方便组装。可以片状或模切成指定形状供货。
物理性能 试验结果 试验方法 颜色 黄色 目视 厚度 20-120 mil(0.5-3.0mm) ASTM D374 硬度(肖氏OO级) 55±10 ASTM D2240 体积电阻率(Ω·cm) 1.0x1013 ASTM D257 导热率(W/m·K)@20psi 6.0 ASTM D5470 绝缘击穿电压(VAC) >6kV ASTM D149(1 类) 阻燃性 V-0 UL94 -
Tsoft3HP U6510
这是一种导热界面材料,通常安装在发热元件和散热器件之间,具有高的导热率(6.5 W/m K) 和优异的服贴性。Tsoft3HP U6510 的特点是通过优化配方,实现了极低的表面硬度。可以片状或模切成指定形状供货。
物理性能 试验结果 试验方法 颜色 深灰色 目视 厚度 20-80 mil(0.5-2.0mm) ASTM D374 硬度(肖氏OO级) 45 ASTM D2240 体积电阻率(Ω·cm) 1.0x1013 ASTM D257 导热率(W/m·K)@20psi 6.5 ASTM D5470 绝缘击穿电压(VAC) >9kV ASTM D149(1 类) 阻燃性 V-0 UL94 -
Tsoft3HP 8010
这是一种导热界面材料,通常安装在发热元件和散热器件之间,具有高的导热率(6.5 W/m K) 和优异的服贴性。两个面都具有自黏性,方便组装。可以片状或模切成指定形状供货。
物理性能 试验结果 试验方法 颜色 红色 目视 厚度 20-120 mil(0.5-3.0mm) ASTM D374 硬度(肖氏OO级) 70±10 ASTM D2240 体积电阻率(Ω·cm) 1.0x1013 ASTM D257 导热率(W/m·K)@20psi 8.0 ASTM D5470 绝缘击穿电压(VAC) >6kV ASTM D149(1 类) 阻燃性 V-0 UL94
