什么时候才需要使用激光蚀刻标签方案呢？

在PCB条码标签需要较高分辨率或需要更高的耐磨性和耐化学腐蚀性时，激光蚀刻标签材料就是理想的解决方案。

激光蚀刻技术使用减法成像原理，打印层具有更高的交联密度，所以标识的图文变的更加牢固耐用。因此，激光蚀刻标签的耐磨性和耐化学腐蚀性均高于典型的THT热转印打印标签。

由于标识的信息是采用激光束在打印层上直接蚀刻而成的，所以印刷分辨率极高，理论最高分辨率只受到激光系统的光束质量和聚焦精度的限制。使用激光蚀刻标签可以轻松达到ANSI 标准的“A”和“B”条码等级。分辨率最高可以达到1200 dpi，可以实现2 号字体及更小的字体。

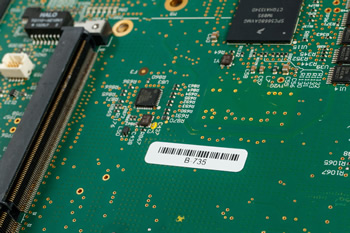

黑色与白色PCB激光蚀刻标签

我们在开发激光蚀刻标签系列时，遇到的最大挑战是白色标签。与黑色标签不同，白色标签对于激光光束的能量反射很大，造成蚀刻困难。

我们也测试了其它激光蚀刻标签供应商的产品，发现市面上的白色标签在做激光蚀刻时，会产生粉尘碎片，吸附在标签表面。进一步分析发现，这些粉尘来源是白色标签涂层中的白色颜料和填料。这些材料耐热性较高，在激光蚀刻时无法气化，造成了粉尘污染。

根据贝迪服务于电子制造业的多年经验，我们非常清楚粉尘污染对于PCB’A生产组装工艺的严重危害，所以贝迪的科研人员决定开发完全无尘的白色激光蚀刻标签。经过艰苦的努力，贝迪开发出的白色激光蚀刻标签在使用CO2和UV紫外激光打标机蚀刻时，能够做到完全无尘，相关专利已经在申请中。

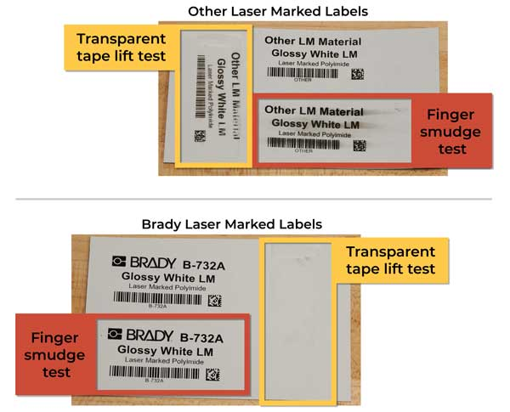

图1



贝迪B-732A和竞品的透明胶带测试，手指刮擦测试对比结果如图。B-732A是贝迪的白色亮面激光蚀刻聚酰亚胺标签，在CO2激光蚀刻后表面完全无尘。在这个对比测试中，我们将透明胶带贴到蚀刻后的标签表面，来表征激光蚀刻粉尘的污染情况。

耐磨性和耐化学腐蚀性极佳的PCB标签

贝迪激光蚀刻标签采用特殊涂层，能够承受严苛的环境条件，在耐环境条件性能方面超过传统的THT热转印打印标签。如SMT的高温回流焊工艺和高压清洗工艺等应用。

图2

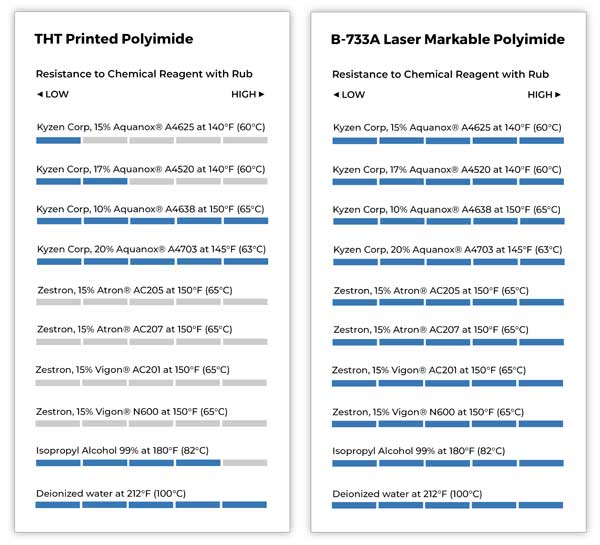

聚酰亚胺标签的耐化学溶剂性：传统THT热转印打印标签和贝迪激光蚀刻标签对比

图3

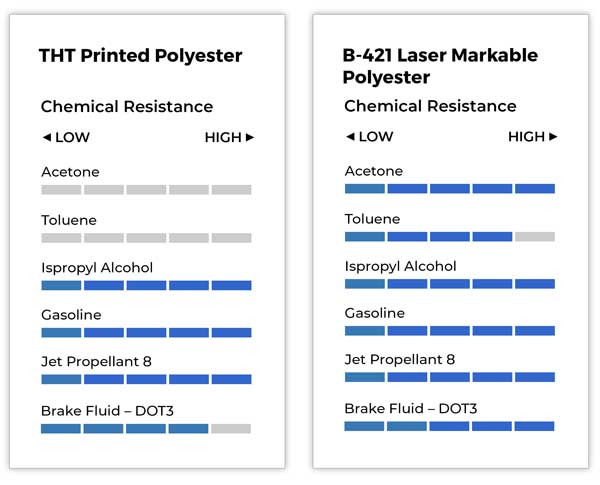

聚酯标签的耐化学溶剂性：传统THT热转印打印标签和贝迪激光蚀刻标签对比

耐磨性

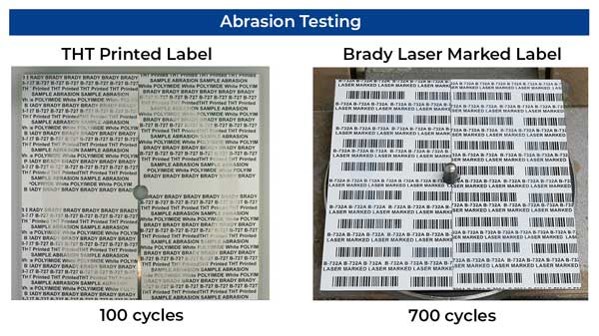

激光蚀刻标签与传统的THT热转印打印标签相比，在耐磨性上具有极大的优势。一般而言，激光蚀刻标签的耐磨性是传统的THT热转印打印标签的5倍左右。典型的耐磨性对比结果如下图所示。
